Принцип работы четырехпортового золотника клапана высокого давления

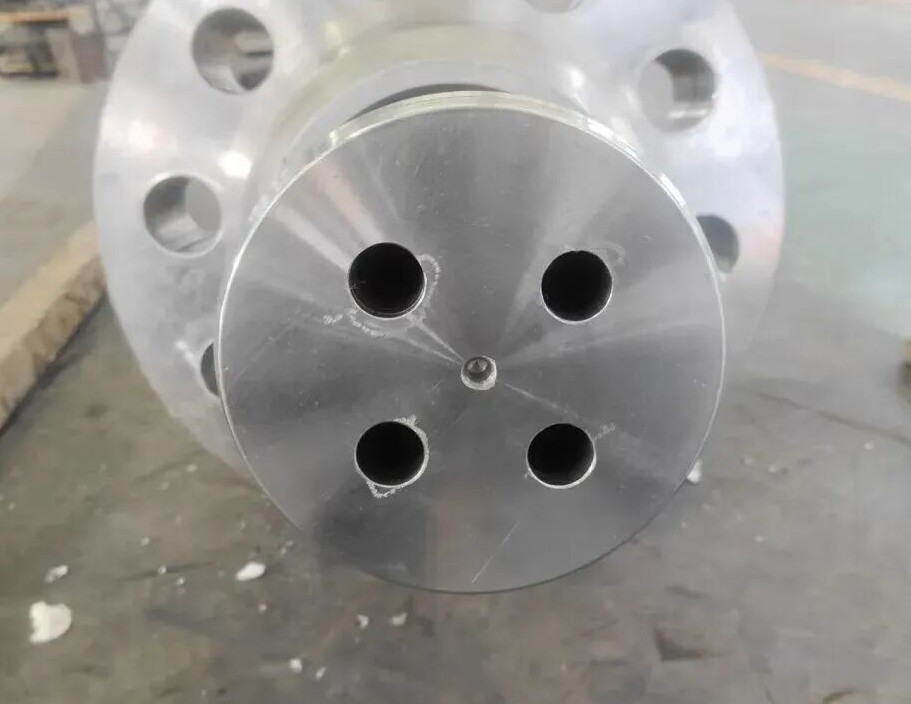

Четыре небольших отверстия, видимые на торце золотника клапана высокого давления на представленном изображении, представляют собой типичный элемент конструкции управления потоком жидкости; их основные функции заключаются в балансировке давления, направлении потока жидкости и обеспечении точного управления.

1. Основная функция: Балансировка давления (наиболее распространенный сценарий)

В условиях эксплуатации при высоком давлении перепад давления на золотнике клапана достигает огромных значений. Если позволить этому давлению действовать непосредственно в качестве движущей силы, это приведет к возникновению чрезмерных рабочих усилий и ускоренному износу уплотнений.

Конструкция: Эти четыре отверстия, как правило, расположены попарно, соединяя камеры, находящиеся до и после золотника (на входе и выходе), либо сообщаясь с внутренними каналами для прохода жидкости внутри самого золотника.

Принцип действия:

1. Жидкость под высоким давлением протекает через эти небольшие отверстия в камеру, расположенную позади золотника (заднюю камеру). Это обеспечивает практически полное равенство эффективных площадей, воспринимающих давление, как со стороны входа, так и со стороны выхода золотника, тем самым нейтрализуя большую часть осевого усилия, возникающего вследствие перепада давления.

2. Как следствие, исполнительному механизму — будь то гидравлический, пневматический или электрический привод — требуется лишь минимальное усилие для перемещения золотника, что одновременно позволяет снизить износ уплотнительных поверхностей.

Наглядная аналогия: Это напоминает оснащение тяжелой двери, находящейся под воздействием высокого давления, «гидравлическим усилителем», что делает процесс ее открывания значительно более легким.

2. Направление и распределение потока жидкости

В регулирующих, предохранительных или дроссельных клапанах эти четыре отверстия также играют важную роль в распределении потока жидкости:

Дросселирование и снижение давления: При прохождении жидкости через эти небольшие отверстия возникает эффект дросселирования. Это способствует поэтапному снижению давления, предотвращая прямое воздействие потока жидкости под высоким давлением — которое в противном случае могло бы привести к возникновению кавитации и шума — на последующие участки системы.

Распределение потока: Каждое из четырех отверстий соответствует определенному каналу для прохода жидкости, что позволяет осуществлять точное распределение или смешивание нескольких потоков жидкости.

Направление и стабилизация: Симметричное расположение небольших отверстий обеспечивает более равномерное воздействие сил потока жидкости на золотник, тем самым предотвращая неравномерный износ поверхности золотника и устраняя вибрацию.

3. Особые функциональные сценарии

Пилотное управление: В клапанах высокого давления с пилотным управлением эти небольшие отверстия служат каналами для прохода управляющей (пилотной) жидкости. Путем регулирования расхода рабочей среды через эти пилотные каналы осуществляется перемещение золотника основного клапана, что позволяет управляющему сигналу малой мощности управлять потоком жидкости большого объема.

Подача масла / Удаление воздуха: В конструкции некоторых гидравлических или механических золотников эти небольшие отверстия могут выполнять функции портов для подачи масла (с целью смазки уплотнительных поверхностей) или портов для удаления воздуха (для стравливания захваченного газа из внутренних камер и предотвращения кавитации).

Технологические отверстия / Отверстия для позиционирования: В редких случаях эти отверстия могут служить точками позиционирования или контрольными портами, используемыми в процессе производства. После завершения изготовления их, как правило, заглушают; однако в системах, работающих в условиях высокого давления, их крайне редко оставляют открытыми или сохраняют в исходном виде. Краткое резюме

По сути, эти четыре отверстия выступают в роли «интеллектуальных буферных и управляющих каналов», функционирующих в условиях высокого давления:

Они либо помогают «снизить нагрузку» на золотник клапана (путем балансировки давления);

Они помогают «отвести поток и сбросить давление» жидкости (путем регулирования расхода или давления);

Либо они функционируют как «каналы управляющего сигнала» (обеспечивая пилотное управление).

Хотя конкретные функции этих четырех отверстий могут незначительно варьироваться в зависимости от типа клапана высокого давления (например: регулирующие клапаны, предохранительные клапаны, запорные клапаны и т. д.), базовая логика их работы остается неизменной: обеспечение более плавного и надежного управления потоком рабочей среды в системах высокого давления.
